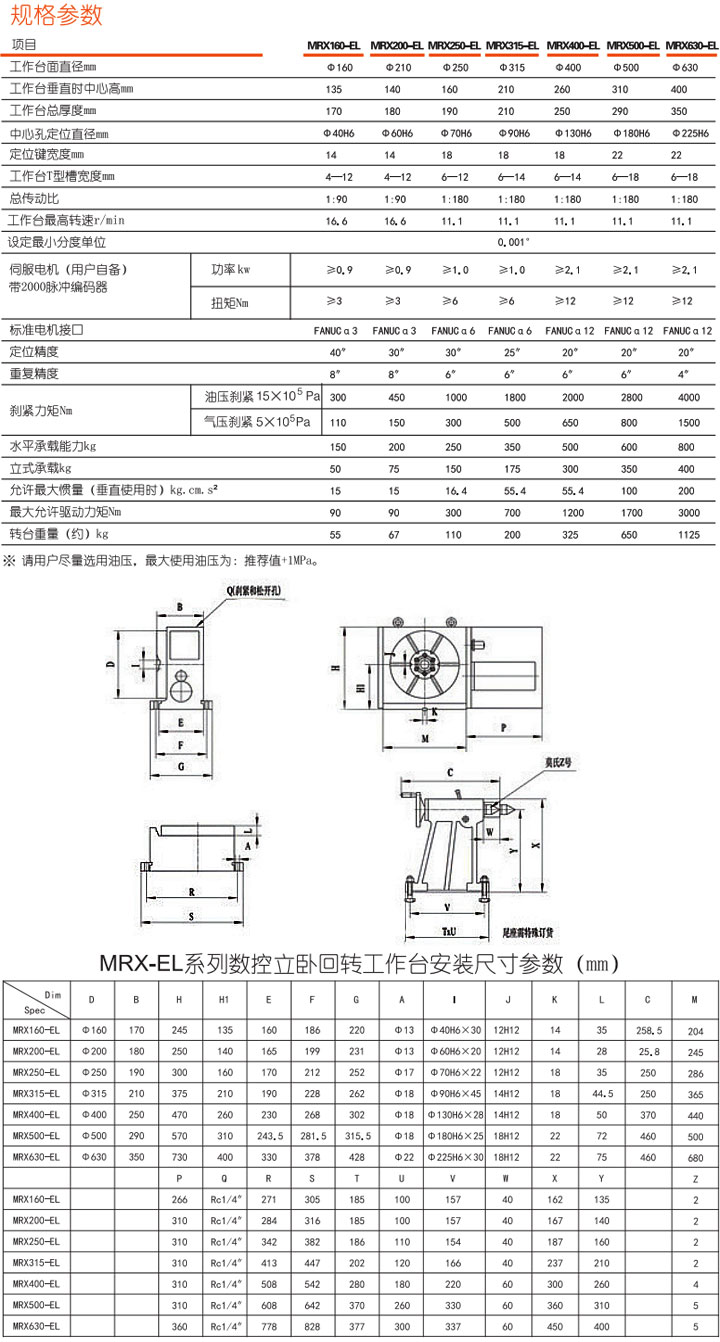

MRX-EL系列数控大通孔立卧回转工作台

(M)电动驱动
(R)连续回转或任意分度，分度单位0.001°
(X)安装方式为立、卧两用式
(EL)大通孔
       工作时,首先由气液转换装置中的电磁换向阀换向，使其中的汽缸左腔进气，右腔排气，活塞杆向右退回，油腔及管路中的油压下降，夹紧液压缸上腔减压，活塞在弹簧的作用下向上运动,拉杆松开工作台。同时触头退回，松开夹紧信号开关压下 松开信号开关。此时直流伺服电动机开始驱动工作台回转（或分度）。工作台回转完毕(或分度到位)后，气液转换装置中的电磁换向阀换向，使汽缸右腔进气，左腔排气，活塞杆向左伸出，油腔、油管及夹紧液压缸上腔的油压增加，使活塞压缩弹簧，拉杆下移，将工作台压 紧在底座上，同时触头在油压作用下向外伸出，松开松开信号开关，压下夹紧信号开关。
